Fotovoltický rozvádzač | 2 riadky | 2 reťazce

Detailný popis produktu

Sada obsahuje:

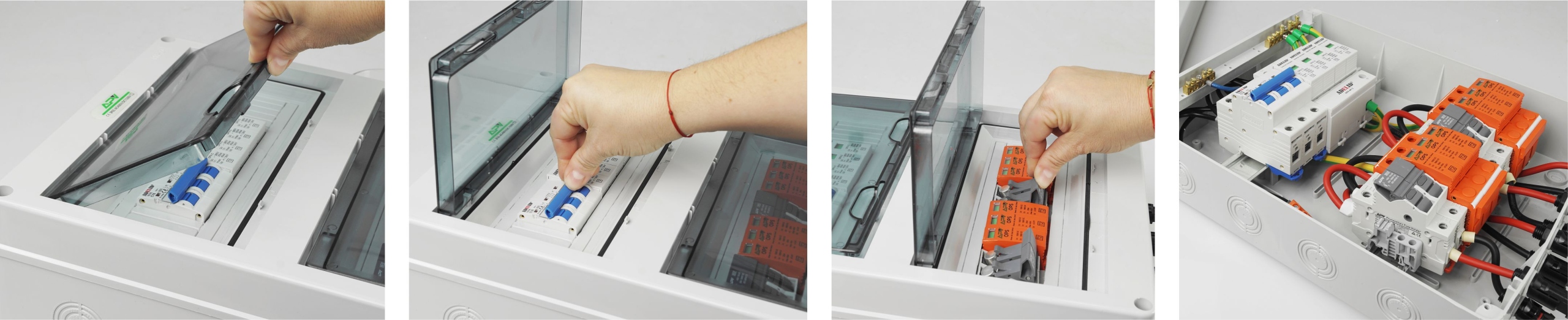

• 1x Tesné prisadené puzdro | 24 modulov | s priehľadnými dvierkami a lištami N+PE, lišta TH35

• 2x APV zvodič prepätia, 3P trieda C [T2], 1000V DC, 32A

• 2x APV 2P poistkový spínač 10x38 1000V DC

• 4x poistkové vložky APV 10x38

• 1x prepäťová ochrana OPX 4P, trieda C

• 1x istič WN6 3P, "C" 16A

• 8x konektor MC4

• 1x montážna sada

• 4x káblové priechodky

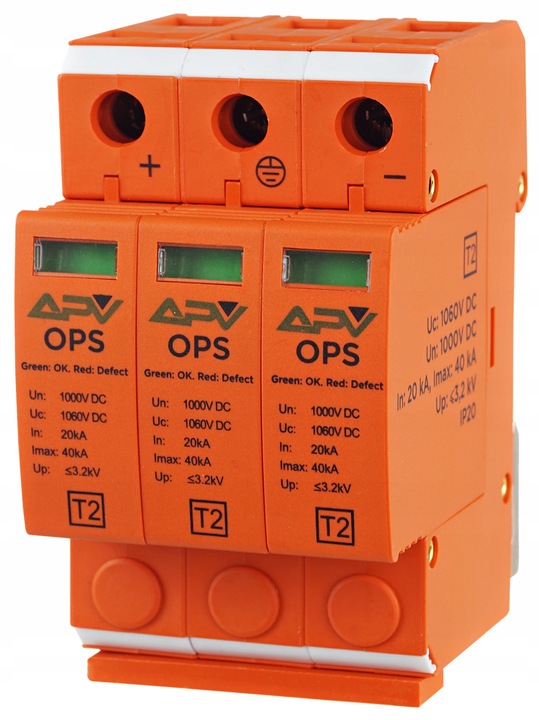

Prepäťové ochrany T2 sa používajú na ochranu fotovoltických inštalácií typu TN, TT, proti indukovaným napätiam, spínacím napätiam a vplyvom atmosférických faktorov.
Sú vybavené vizuálnym indikátorom prevádzky ( zelená - ochrana, červená - žiadna ochrana).
Zvodiče majú ovládacie kontakty na sledovanie stavu vložiek. Chrániče môžu pracovať s pripojenými kontaktmi alebo bez nich.

Technické dáta:
-  Trieda ochrany: T2
-  Počet polí: 3
-  Požadovaná ochrana: 32A
-  Menovité napätie Un: 1000V DC
-  Konštantné prevádzkové napätie Uc: 1060V DC
-  Testovací prúd In: 20kA
-  MAX prúd Imax: 40kA
-  Nahor: <4.0 kV
-  Prevádzková teplota okolia: -30/+50°C
-  Prípojky max: 35 mm2
-  Rozmery: 54 x 94 x 62 mm
-  Montáž: 35 mm lišta
-  Tesnosť: IP20
-  Certifikát: CE

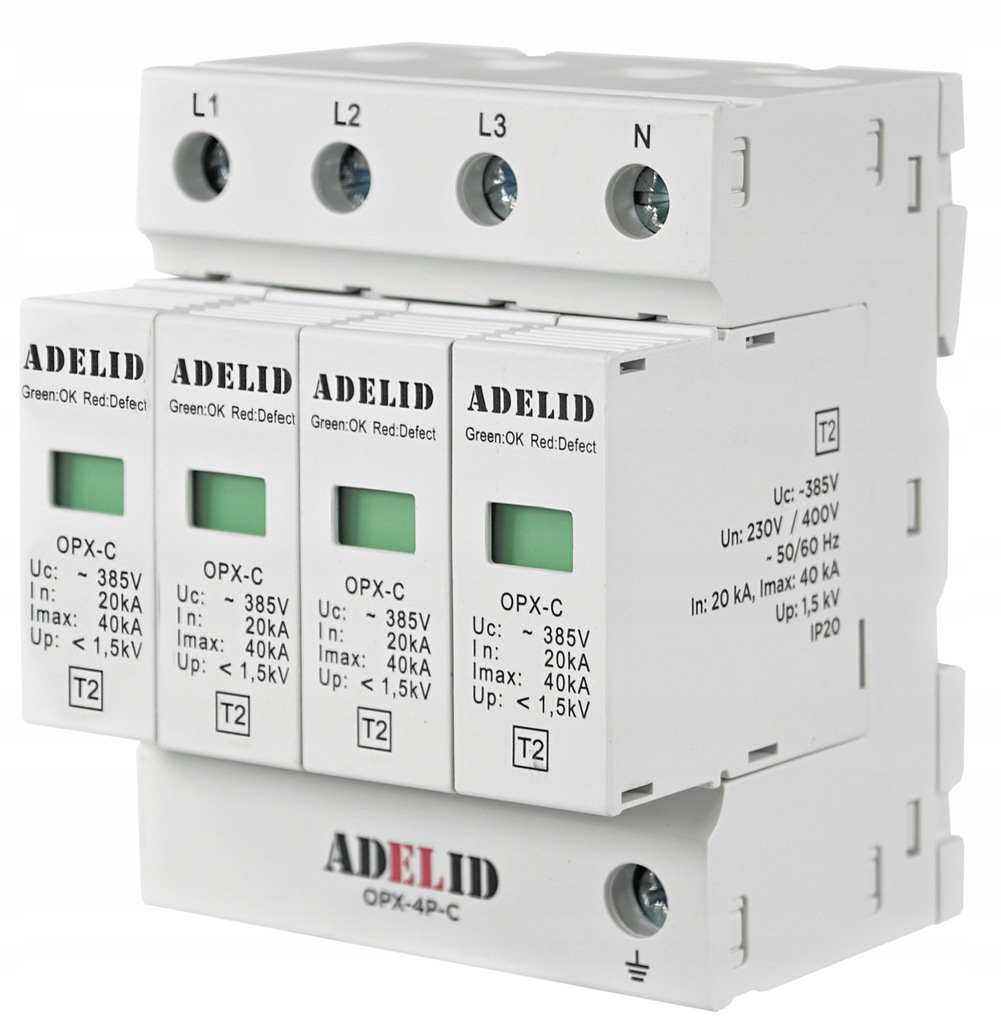

Charakteristika 4-pólového, 3-fázového prepäťového chrániča triedy C

Zvodiče typu 2 (predtým trieda C) chránia elektrickú inštaláciu pred účinkami prepätí v dôsledku nepriamych výbojov blesku alebo spínacích procesov v elektrickej sieti. Ide predovšetkým o zapínanie elektrických zariadení ako sú motory, transformátory alebo zváračky. Tieto obmedzovače tiež znižujú prepätia, ktoré vznikajú v dôsledku aktivácie zariadení na ochranu inštalácie.

Technické dáta:
-  Trieda ochrany: C (II)
-  Počet polí: 4
-  Testovací prúd In: 20kA
-  MAX prúd Imax: 40kA
-  Uc: 385V
-  Nahor: <1.5 kV
-  Certifikát: CE
-  Certifikát: EN-61643-11

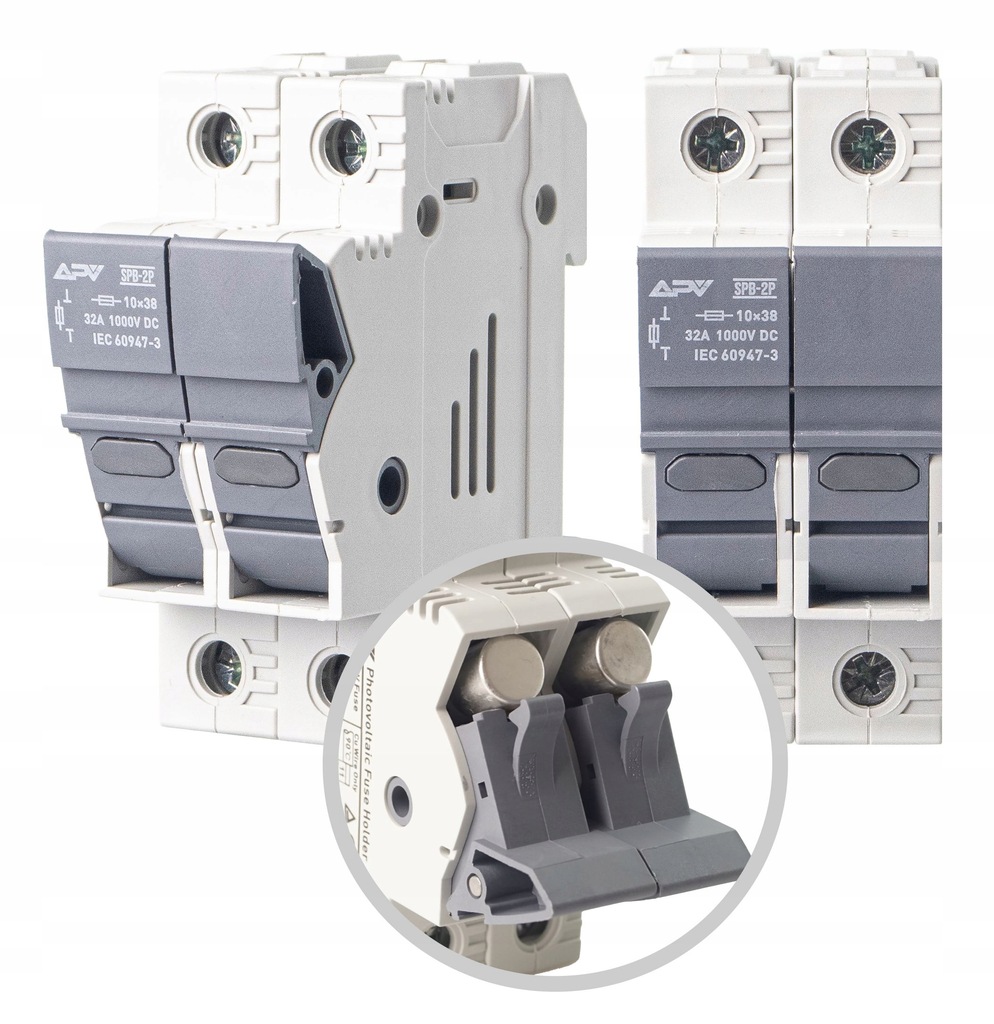

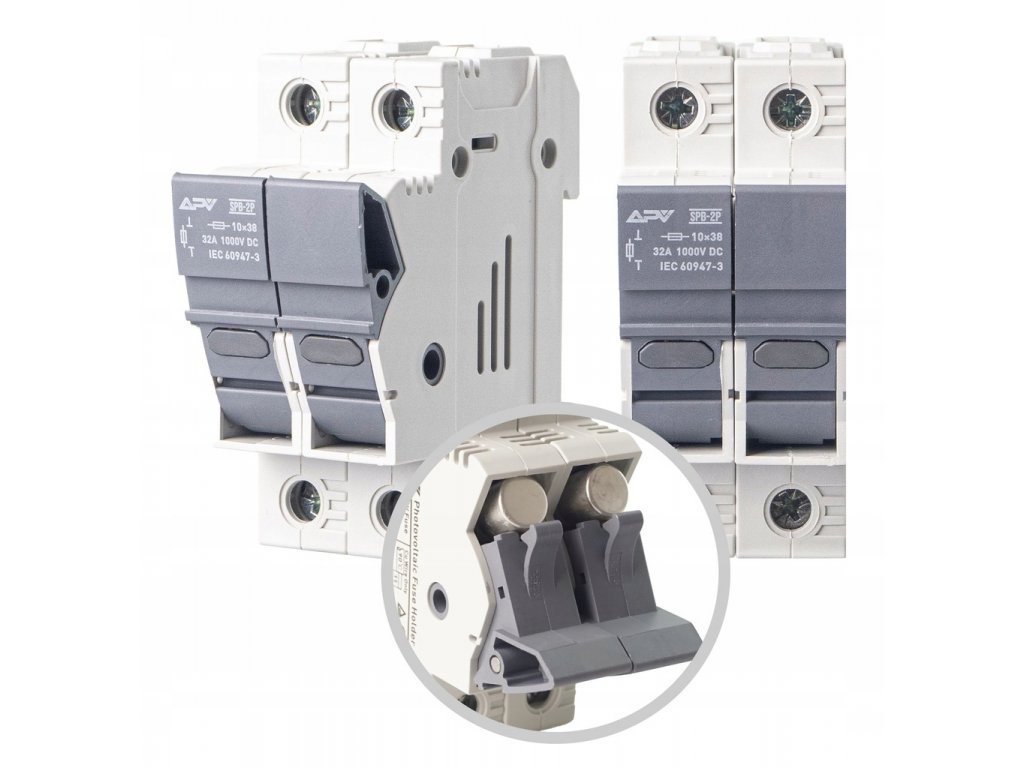

Charakteristika poistkových spínačov 2P 10x38 1000V DC

Poistkový spodok vybavený dvoma poistkovými vložkami gPV. Na použitie vo fotovoltických systémoch.

Technické dáta:
-  Počet polí: 2
-  Rozmer poistkovej vložky: 10.3 x 38 mm
-  Maximálny prúd: 32A
-  Maximálne prevádzkové napätie: 1000V
-  Typ napätia: DC
-  Frekvencia: 50/60 Hz
-  Prevádzková teplota: -25 až 50°C
-  Rozmery: 36 x 78 x 60 mm
-  Montáž: 35 mm lišta
-  Tesnosť: IP20
-  Certifikát: CE

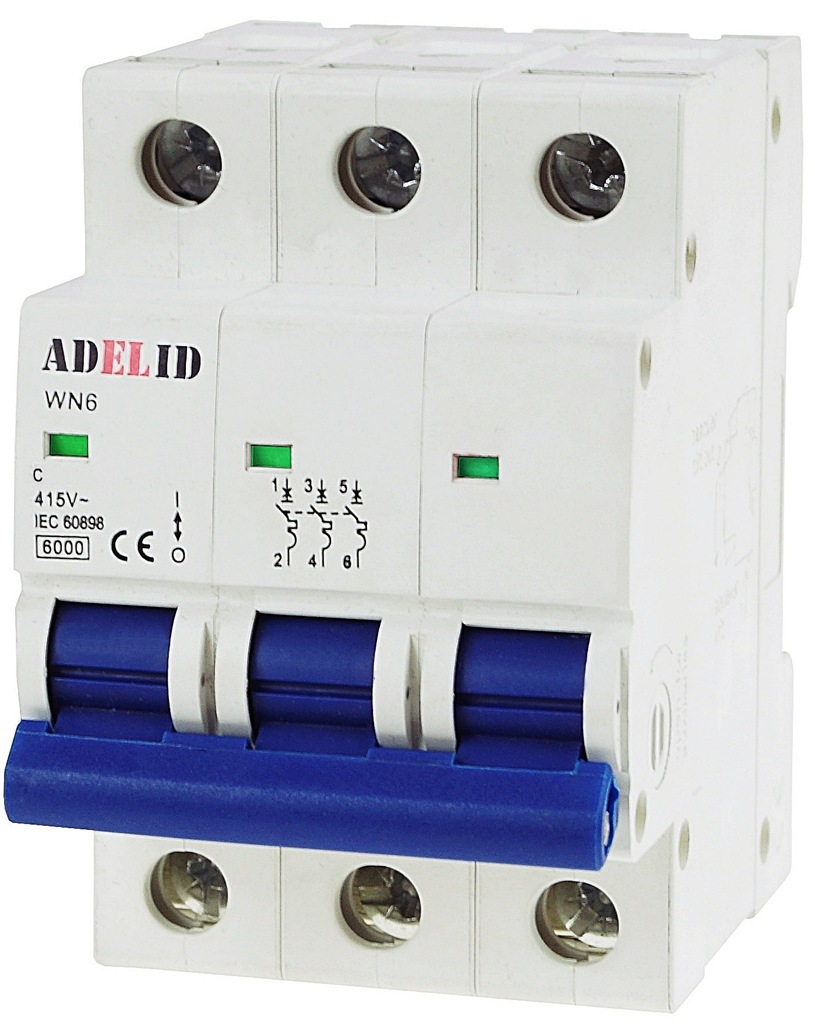

Charakteristika nadprúdového ističa, 3-pólový "C" 16A

Funkcie:
- Ochrana obvodov proti prúdom vznikajúcim pri preťažení
- Ochrana obvodu proti skratu
- Odpája sa

Technické dáta:
-  Menovité napätie: 230/400V AC
-  Menovitá frekvencia: 50/60 Hz
-  Vypínacia charakteristika: C
-  Menovitý prúd: 16A
-  Počet modulov: 3
-  Menovitá skratová vypínacia schopnosť: 6kA
-  Certifikát: CE
